Le câble HDMI est venu remplacer la plupart des câbles que vous auriez vus avec vos anciens téléviseurs. L’interface multimédia haute définition (HDMI) vous permet de connecter deux appareils compatibles HDMI pour transmettre des informations telles que la vidéo et l’audio entre eux. C’est le choix standard parmi les téléviseurs haute définition (HDTV).
Ce type de connecteur a été développé en 2002, dans l’intention de créer un connecteur audio-vidéo (AV) rétrocompatible avec l’interface visuelle numérique (DVI). Hitachi, Panasonic, Philips, Silicon Image, Sony, Thomson, RCA et Toshiba ont commencé le développement de cette technologie et sont connus comme ses fondateurs.
Les fondateurs ont créé le forum HDMI le 25 octobre 2011, qui sert désormais de centre pour le développement de la spécification HDMI. On voit de plus en plus de gadgets adopter cette transmission. Il existe différents types de connecteurs HDMI. Cependant, ils sont tous utilisés aujourd’hui pour remplacer les normes vidéo analogiques.
Le DVI ne nécessite aucune licence pour l’interfaçage avec le HDMI. Les entreprises doivent demander une licence HDMI par l’intermédiaire du HDMI LLC pour pouvoir intégrer cette technologie dans leurs produits. En effet, la spécification HDMI n’est pas une norme ouverte.
Les entreprises paient une redevance pour devenir des adoptants HDMI, ce qui leur donne accès à de nombreux droits, mais surtout à la spécification de test de conformité (CTS). La CTS est essentielle pour la conformité et la certification de tous les produits conformes à la norme HDMI afin qu’ils puissent être vendus légalement.
Dans cet article, vous apprendrez tout sur les câbles HDMI et leurs fonctionnalités. Armé de ces informations, vous pourrez tirer le meilleur parti de vos gadgets numériques !
Qu’est-ce qu’une interface HDMI ?
L’interface HDMI vous permet d’envoyer de la vidéo numérique haute résolution, avec un son de qualité cinéma et des commandes d’appareils. Contrairement aux anciens câbles AV, comme les câbles composites qui séparent les signaux audio et vidéo en lignes individuelles, l’interface HDMI utilise un seul câble pour faire passer le signal dans le connecteur.
Qu’est-ce qu’un connecteur HDMI ?
Les connecteurs HDMI sont les extrémités et les ports par lesquels le câble relie deux appareils distincts. Ils sont de type mâle et femelle. Habituellement, les connecteurs mâles se trouvent aux extrémités du câble, tandis que les connecteurs femelles sont encastrés dans les appareils en tant que ports.
Toutefois, l’inverse peut également être observé dans certaines applications avec des extrémités mâles protégées dans les appareils. Le positionnement des connecteurs est fait pour éviter les court-circuits par un court-circuit accidentel à travers un objet métallique externe.
Combien y a-t-il de connecteurs HDMI différents ?
Bien qu’il existe cinq types de connecteurs HDMI, les connecteurs standard, mini et micro sont les plus courants. Le tableau suivant résume les différents types de connecteurs.
| Type de connecteur | Caractéristiques techniques | Caractéristiques |
| Standard (Type A) | HDMI 1.0 | -Dimensions extérieures du connecteur mâle (fiche) : 13.9 mm × 4.45 mm. -Dimensions intérieures du connecteur femelle (réceptacle) : 14 mm × 4.55 mm. -Fourni avec une configuration à 19 broches. -Prend en charge tous les modes SDTV, EDTV, HDTV, UHD et 4K. -Compatibilité électrique avec le DVI-D à liaison simple. |
| Dual Link (Type B) | HDMI 1.0 | -À partir d’août 2021, il n’a été utilisé dans aucun produit. -Dimensions du connecteur Dual Link HDMI : 21.2 mm × 4.45 mm. -Présente une configuration à 29 broches, portant six paires différentielles au lieu de trois. -Prend en charge les écrans à très haute résolution tels que WQUXGA (3840×2400). -Compatibilité électrique avec le DVI-D dual-link. |
| Mini (Type C) | HDMI 1.3 | -Dimensions du connecteur Mini HDMI : 10.42 mm × 2.42 mm. -Équipé d’une configuration à 19 broches. -Prend en charge les appareils portables comme les appareils photo reflex numériques, les caméscopes, les tablettes plus grandes et les systèmes de navigation par satellite. -Tous les signaux positifs des paires différentielles sont échangés avec leur blindage correspondant. DDC/CEC Masse assignée à la broche 13 au lieu de la broche 17. CEC assigné à la broche 14 au lieu de la broche 13. La broche réservée est la broche 17 au lieu de la broche 14. |
| Micro (Type D) | HDMI 1.4 | -Dimensions du connecteur Micro HDMI : 5.83 mm × 2.20 mm. -Prend en charge les petits appareils portables comme les téléphones mobiles. -Fourni avec une configuration à 19 broches avec une affectation des broches différente de celle des types A et C. |
| Système de connexion automobile (Type E) | HDMI 1.4 | -Équipé d’une configuration à 19 broches spécialement conçue pour les systèmes automobiles. -La languette de verrouillage empêche le câble de se détacher par vibration. -La coque empêche l’humidité et la saleté d’interférer avec les signaux. -Les câbles grand public standard peuvent être connectés via un connecteur relais. |
Combien de types de câbles HDMI existe-t-il ?
De manière générale, les câbles HDMI peuvent être classés en câbles HDMI standard, haut débit et ultra-haut débit. Les deux premières catégories sont subdivisées en fonction des applications Ethernet et automobile.
| Type de câble | Résolution | Bande passante | Caractéristiques |
| Standard (Catégorie 1) | 1080i ou 720p | 4.95Go/s | -Conçu pour la diffusion HDTV courante, le câble, la télévision par satellite et certaines applications plus anciennes. -A une capacité de bande passante plus faible. -Optimisé pour les versions HDMI 1.0 à 1.2a. -Si un câble ne comporte aucune mention de son type, il s’agit très probablement d’un câble HDMI standard. |

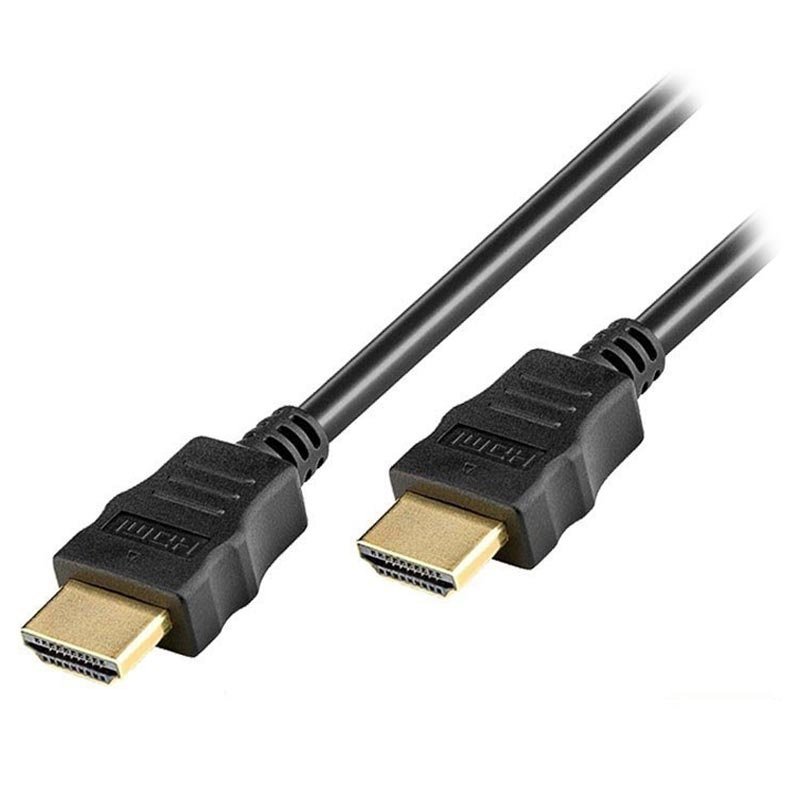

| Standard avec Ethernet | 1080i ou 720p, et un canal Ethernet HDMI dédié | 4.95Go/s | -Mêmes capacités que le câble standard. -Fourni avec un canal Ethernet dédié. -Les deux appareils connectés au HDMI doivent avoir le canal Ethernet activé. |
| Standard Automobile | 1080i ou 720p | 4.95Go/s | -Mêmes capacités que le câble standard. -Conçu pour connecter des lecteurs DVD portables ou embarqués et d’autres appareils à des écrans vidéo embarqués. -Livré avec un boîtier de protection pour supprimer les interférences des autres systèmes électriques et câblages de la voiture. |
| Haut débit (Catégorie 2) | 1080p4K @ 30Hz | 10.2Go/s | -Conçu pour gérer des résolutions vidéo plus élevées et prendre en charge la 3D et les couleurs profondes. -Possède une capacité de bande passante supérieure à celle des câbles standard. -Optimisé pour les versions HDMI 1.3 à 1.4a. |
| Haut débit avec Ethernet | 1080p ou 4K @ 30Hz, et un canal HDMI Ethernet dédié. | 10.2Go/s | -Mêmes capacités que le câble haut débit. -Livré avec un canal Ethernet dédié. -Préféré pour les applications de mise en réseau de périphériques. -Les deux appareils connectés au HDMI doivent avoir le canal Ethernet activé. |
| Automobile haut débit | 1080p4K @ 30Hz | 10.2Go/s | -Mêmes capacités que le câble haut débit. -Conçu pour connecter des lecteurs DVD portables ou embarqués et d’autres appareils à des écrans vidéo embarqués. -Livré avec un boîtier de protection pour supprimer les interférences des autres systèmes électriques et câblages de la voiture. |
| Haut débit Premium (Catégorie 3) | 4K @ 60Hz | 18Go/s | -Utilisé pour un transfert fiable de vidéos de résolution 4K/UltraHD, y compris 4K/60 Hz, HDR et gamme de couleurs étendue. -Optimisé pour les versions HDMI 2.0/a/b. -Certifié par le programme de certification des câbles HDMI Premium. |
| Ultra haut débit (Catégorie 3) | 8K @ 60Hz4K @ 120Hz | 48Go/s | -Prend en charge toutes les capacités des câbles précédents avec une prise en charge supplémentaire de la résolution 8K avec HDR et 10k. -Optimisé pour HDMI version 2.1 et entièrement rétrocompatible. -Moins sensible aux EMI (interférences électromagnétiques) causées par certains appareils sans fil. |
Ce qu’il faut savoir sur les câbles HDMI
Pour les appareils modernes, tels que vos téléviseurs ULTRA HD, le HDMI est le câble principal pour la transmission des données. Ces câbles peuvent également être dotés de fonctions supplémentaires qui améliorent la qualité globale du transfert. Ils peuvent être bidirectionnels ou directionnels.
Câble bidirectionnel
Câble HDMI passif : La majorité des câbles HDMI utilisés sont des câbles passifs qui permettent le transfert d’informations dans les deux sens. Ainsi, vous pouvez connecter l’une ou l’autre extrémité à une connexion d’entrée ou de sortie HDMI. Vous pouvez vous attendre à des connexions stables jusqu’à 4.5 mètres avec ces câbles.
Câbles directionnels
Câble HDMI actif (amplifié) : Les longueurs plus importantes de câble HDMI nécessitent une amplification supplémentaire pour un transfert fiable du signal. Ceci peut être réalisé à l’aide d’un câble HDMI actif doté d’un circuit d’amplification intégré à une tête de connexion.
Bien que ces câbles fonctionnent avec une alimentation interne, certains peuvent être fournis avec des câbles de connexion à une source d’alimentation USB ou à un adaptateur secteur.

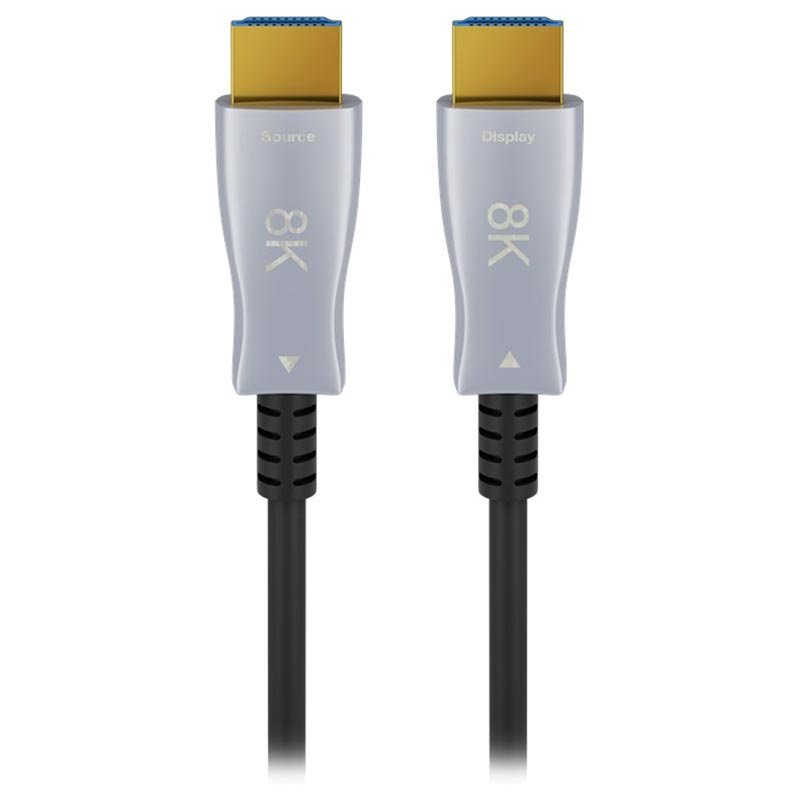

Câble HDMI optique : Ces câbles HDMI utilisent des câbles à fibre optique pour transférer les signaux vidéo et audio. Ils sont très fins et permettent de transférer les signaux de manière fiable sur de longues distances sans aucune alimentation externe.
Quelles sont les caractéristiques techniques de l’HDMI ?
Les chiffres figurant sur le HDMI sont des spécifications décrivant les protocoles, les signaux, les interfaces électriques et les exigences mécaniques. Depuis sa conception en 2002, le HDMI a subi de nombreuses améliorations pour une meilleure transmission audio et vidéo.
L’année 2002 : HDMI 1.0
- Taux de rafraîchissement de la résolution maximale : 1080p à 60 images par seconde (UXGA).
- 8 canaux audio non comprimés de 192kHz/24 bits (PCM).
- Taux de transmission maximal : Jusqu’à 4.95 Gbit/s.
- Vidéo et audio Blu-ray.
L’année 2005 : HDMI 1.1/1.2
- Prise en charge de l’audio DVD et de l’audio 1 bit avec les spécifications HDMI 1.1 et HDMI 1.2.
- La norme HDMI 1.2 a ajouté la prise en charge explicite de l’espace couleur YCbCr et des sources à faible tension utilisant PCI Express.
- Fonctionnalités de contrôle électronique grand public (CEC) entièrement spécifiées, ensembles de commandes et tests de conformité CEC pour HDMI 1.2a.
- Résolution maximale de 1440p à 30Hz avec la même vitesse que le HDMI 1.0.
- Le connecteur HDMI standard pour les applications PC est introduit.
L’année 2006 : HDMI 1.3/1.3a
- Taux de rafraîchissement de la résolution maximale de 4K @ 60Hz avec une vitesse améliorée de 10 Gbit/s.
- Les connecteurs Mini HDMI sont introduits pour être utilisés avec des appareils portables comme les caméscopes.
- Augmentation de la profondeur de couleur à 10 bits, 12 bits ou 16 bits par canal.
- Prise en charge de l’espace couleur xvYCC, des formats Dolby TrueHD et DTS-HD Master Audio.
L’année 2009 : HDMI 1.4/1.4a
- Introduction d’un canal de retour audio (ARC) et de la 3D sur HDMI.
- Introduction du connecteur Micro HDMI
- Résolution maximale de 4K à 60 images par seconde en plus de 3840 x 2160 à 30Hz et 4096 x 2160 à 24Hz et une vitesse de 10.2Gbit/s.
- Introduction du canal Ethernet HDMI (HEC) qui permet une connexion Ethernet de 100Mb/s entre les appareils.
- Prise en charge du canal de retour audio (ARC).
L’année 2013 : HDMI 2.0
- Également connu sous le nom de HDMI Ultra-High Definition (UHD).
- La vitesse maximale de 18Gbit/s avec des taux de rafraîchissement de résolution à un maximum de 4k à 60Hz.
- Prend en charge 32 canaux audio ainsi qu’un format d’image cinéma 21:9 ultra-large.
- Prend en charge l’encodage de signaux 8b/10b et la vidéo à gamme dynamique élevée (HDR) avec métadonnées statiques.
L’année 2017 : HDMI 2.1
- Prise en charge de résolutions et de taux de rafraîchissement plus élevés, notamment 4K à 120 Hz et 8K à 120 Hz.
- La bande passante maximale peut atteindre 48 Gbps.
- Prend en charge le HDR dynamique, la compression du flux d’affichage (DSC) 1.2a et le canal de retour audio amélioré (eARC).
- Entièrement rétrocompatible.
Foire aux questions sur les câbles HDMI
Nous répondons ici à certaines des questions les plus fréquemment posées et recherchées sur les câbles HDMI.

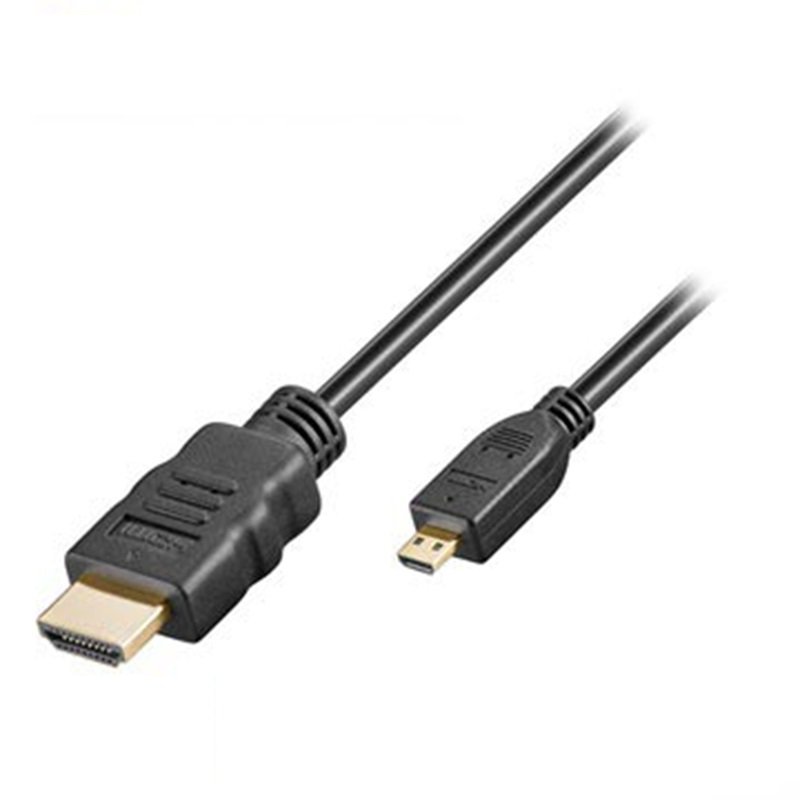

Quels sont les différents formats de connecteurs HDMI ? Je n’ai pas de place pour brancher directement mon câble HDMI, que dois-je faire ?
Le câble HDMI standard possède un connecteur mâle à chaque extrémité du câble. Bien que dans la plupart des situations, cela offre une utilisation confortable, il peut être difficile de l’utiliser lorsque l’espace est limité.
Dans les cas où le câble risque d’être plié, vous pouvez opter pour un connecteur HDMI à angle droit. Ces connecteurs sont idéaux lorsque les appareils sont trop proches des murs ou d’autres objets inamovibles, ou lorsque le câble normal doit être fortement plié.
Vous pouvez également trouver des adaptateurs à angle droit. Cependant, ils ne constituent pas un choix idéal car ils ajoutent du câblage supplémentaire et peuvent ne pas être aussi sûrs.
Combien y a-t-il de types de ports HDMI ?
La connexion HDMI entre deux appareils se fait via les ports et les câbles associés. Comme nous l’avons mentionné plus haut, il existe 5 types de connecteurs ; par conséquent, il existe 5 types de ports HDMI. Cependant, la grande majorité des appareils sont équipés de ports Standard, Mini et Micro.
Qu’est-ce que le mode alternatif HDMI ? Comment connecter les câbles HDMI du téléphone à la télévision ?
Lorsque vous souhaitez connecter votre mobile, votre ordinateur portable ou même une tablette comme source à tout appareil compatible HDMI, vous pouvez opter pour le mode alternatif HDMI. Ce câble USB Type-C vers HDMI vous permet d’utiliser le connecteur USB-C réversible avec n’importe quel connecteur HDMI natif.
Cette connexion prend en charge l’ensemble des fonctionnalités de la norme HDMI 1.4b, notamment :
- Résolutions jusqu’à 4K
- Son surround
- Canal de retour audio (ARC)
- 3D (4K et HD)
- Canal Ethernet HDMI (HEC)
- Contrôle de l’électronique grand public (CEC)
- Protection du contenu numérique à large bande passante (HDCP 1.4 et HDCP 2.2)

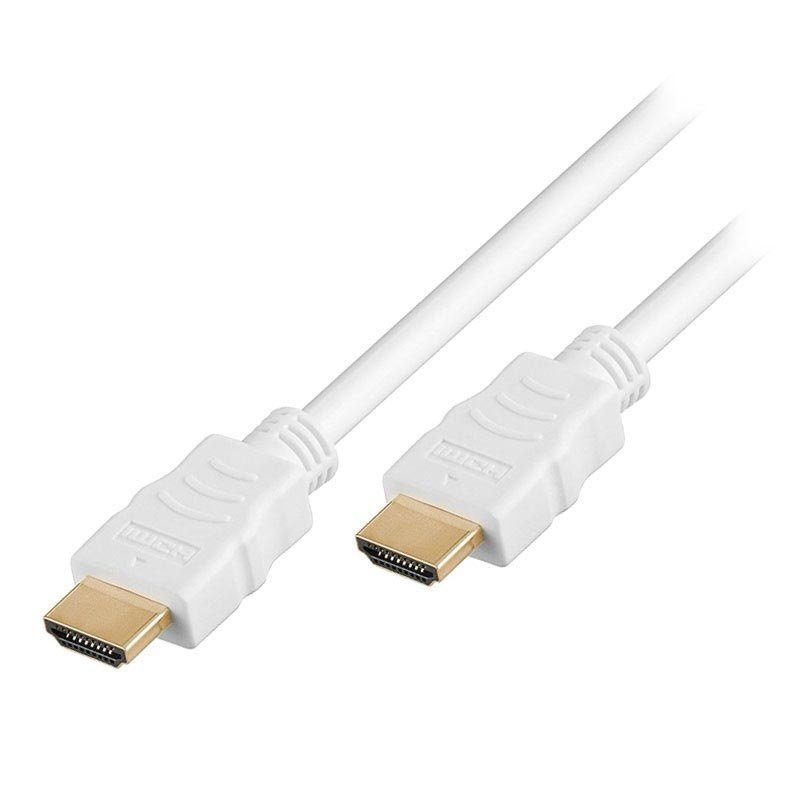

Pourquoi certains connecteurs HDMI sont-ils de couleur or ? Les connecteurs dorés sont-ils meilleurs que les connecteurs HDMI standard ?
Bien que la couleur la plus courante pour le connecteur soit l’argent, certaines marques optent pour l’or.
Le revêtement doré est destiné à empêcher l’oxydation du connecteur. Cependant, la teneur en or est plutôt faible et le revêtement n’est pas nécessaire, sauf si le câble est utilisé dans un environnement humide et mouillé.
Peut-on combiner des connexions HDMI avec des connexions non-HDMI ? Comment connecter différents connecteurs HDMI
Les adaptateurs ou câbles HDMI peuvent être utilisés pour créer des connexions entre des connecteurs HDMI de différents types et même d’autres interfaces non HDMI. Ils vous offrent la possibilité de profiter de capacités HDMI constantes aux deux extrémités.
Comment connecter plusieurs consoles de jeux à mon téléviseur ? Comment connecter plusieurs appareils à un seul port HDMI ?
Les commutateurs HDMI peuvent être utilisés pour connecter plusieurs connecteurs HDMI à un seul port HDMI. Ces gadgets disposent de plusieurs ports d’entrée et d’une seule sortie vers un écran. On peut également les trouver avec des télécommandes permettant de basculer entre les différentes entrées.
De même, lorsque vous souhaitez afficher sur plusieurs écrans à partir d’un seul appareil source, vous pouvez utiliser un splitter HDMI pour le faire. Vous pouvez en savoir plus dans notre article sur la connexion des anciennes consoles de jeu avec un câble HDMI.
Comment nettoyer les connecteurs HDMI. La poussière peut-elle affecter les performances des câbles HDMI ?
La poussière, la saleté ou la crasse peuvent introduire des facteurs indésirables dans vos connexions. Ils peuvent empêcher les câbles de fonctionner aussi efficacement qu’ils le devraient. Suivez ces étapes pour que vos câbles et vos connecteurs soient propres :
- Débranchez le câble de tout appareil.
- Si les broches semblent pliées, utilisez une pince à épiler pour les réaligner délicatement.
- Vous pouvez également utiliser la pince à épiler pour enlever la saleté.
- Utilisez une brosse douce et un chiffon en microfibre non pelucheux pour essuyer les connecteurs.
- Utilisez de l’air comprimé pour souffler la saleté des connecteurs.
Pour les saletés tenaces, utilisez une solution isopropylique ou des produits de nettoyage appropriés. Assurez-vous que vos appareils sont complètement éteints et qu’ils ne sont pas branchés à une source d’alimentation. Trempez un écouteur dans la solution et essuyez les connecteurs. Un cure-dent peut également être utilisé pour enlever la saleté des endroits difficiles à atteindre.
Essuyez les connecteurs avec un chiffon en microfibre non pelucheux et assurez-vous que toutes les zones sont complètement sèches avant de l’utiliser.

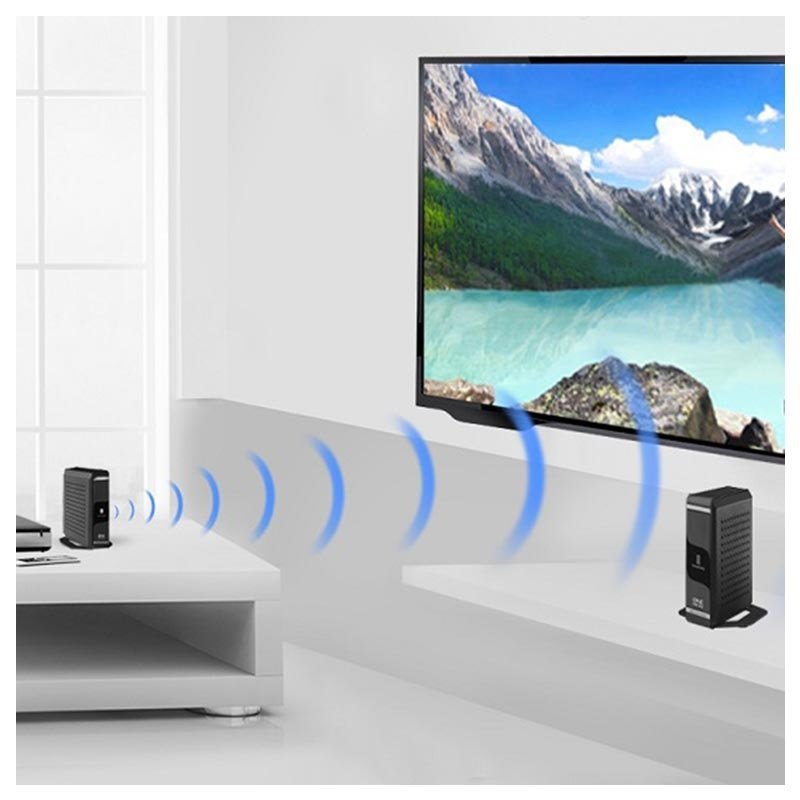

Que sont les connecteurs HDMI sans fil ? Comment utiliser un connecteur HDMI sans fil
Les connecteurs HDMI sans fil sont une excellente alternative si vous n’aimez pas le désordre des câbles. Ils sont également idéaux pour les boîtiers d’installation, mais moins pour les consoles de jeu car ils introduisent un peu de décalage.
Ces connecteurs sont fournis par paires : l’un se connecte à la source et l’autre à la sortie. Ils transmettent par micro-ondes. Certains connecteurs sans fil sont équipés d’émetteurs IR intégrés qui vous permettront d’utiliser des télécommandes de télévision pour contrôler les appareils.
Au bout de la ligne HDMI : Que dois-je rechercher lorsque j’achète un câble HDMI ?
Avant de conclure, voici quelques points à retenir avant d’acheter un câble HDMI.
- Assurez-vous que votre câble HDMI possède les bons connecteurs pour connecter les appareils.
- Gardez à l’esprit la longueur du câble lors de l’achat. Assurez-vous que la longueur est adaptée à l’utilisation et ne rend pas difficile le déplacement des composants.
- Recherchez le logo de certification officiel pour vous assurer que vous en avez pour votre argent. Il est peu probable que les câbles bon marché offrent la qualité et la durabilité des câbles certifiés. D’autre part, un prix élevé ne garantit pas la qualité. Achetez toujours auprès de sources fiables.
- Un vidéoprojecteur 4k ou un lecteur Blu-ray Ultra HD bénéficieront d’un câble haut débit Premium. Assurez-vous que vos câbles HDMI prennent en charge les capacités de votre appareil.
En savoir plus !
Nous espérons que notre article vous a permis d’en savoir plus sur le HDMI et sur la façon de l’utiliser pour améliorer vos expériences audio-vidéo. Si vous êtes à la recherche d’autres câbles et adaptateurs ou si vous souhaitez simplement obtenir des réponses à vos questions, n’hésitez pas à nous contacter !
