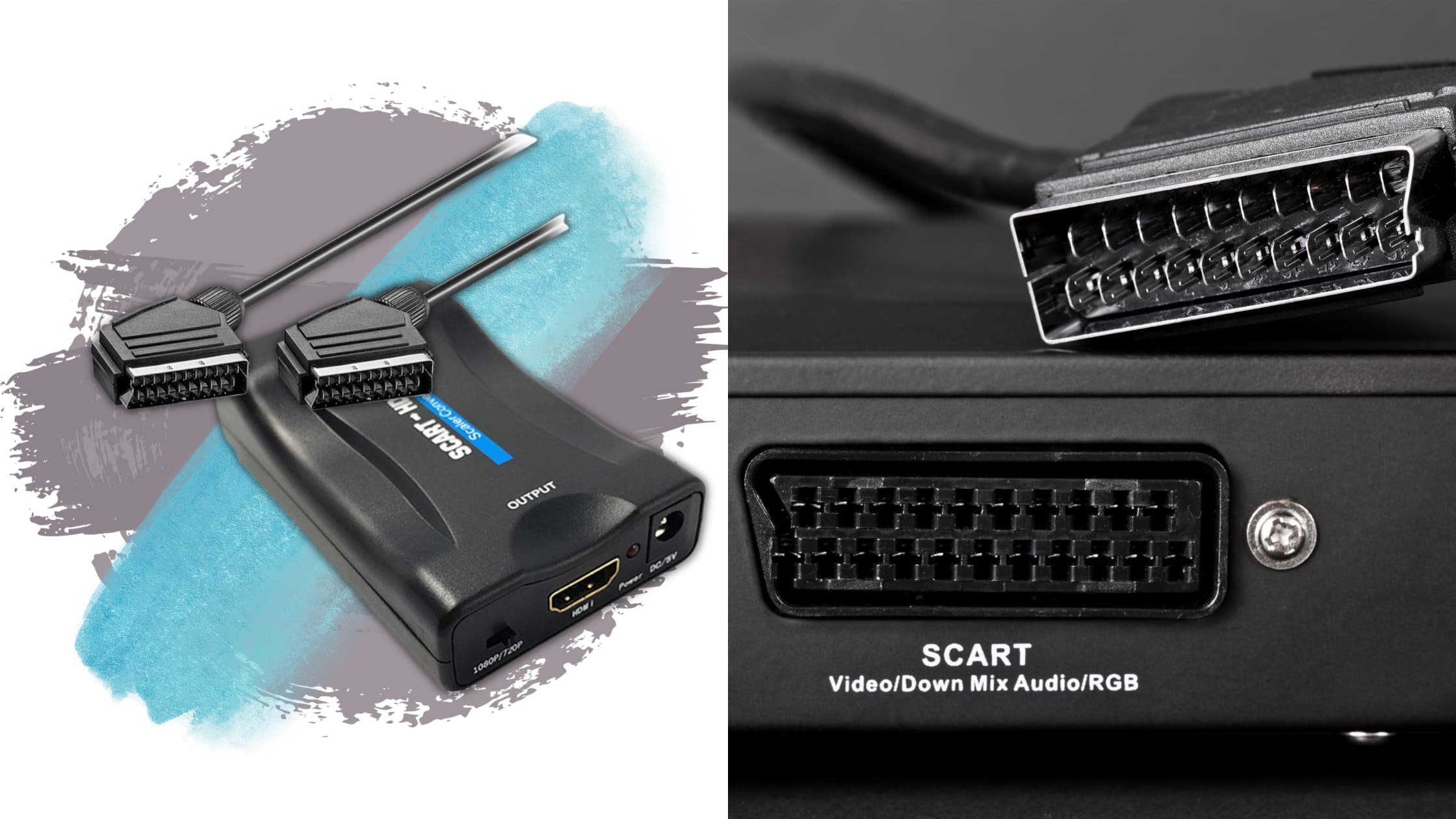

Les câbles et connecteurs Péritel sont utilisés pour connecter des appareils audiovisuels. La norme européenne a été créée en France et introduite en 1977 comme moyen de standardiser les signaux d’entrée.
Le système Péritel (SCART) est venu remplacer les connecteurs d’antenne RF et est devenu un standard sur les équipements audiovisuels comme les lecteurs DVD, les magnétoscopes et autres appareils. Ces connexions constituaient des câbles uniques regroupant les connexions de signaux analogiques et un connecteur Péritel unique qui permettait de résoudre les problèmes de connectivité.
Bien que vous puissiez encore trouver des prises Péritel sur certains appareils aujourd’hui, les connexions HDMI et DVI sont les choix préférés pour le transfert numérique. Dans ce blog, nous allons examiner les différentes caractéristiques des câbles Péritel et leur fonctionnalité.
Que signifie le sigle SCART ?
SCART est l’abréviation de Syndicat des Constructeurs d’Appareils Radiorécepteurs et Téléviseurs qui est l’organisation qui l’a introduit.
Qu’est-ce qu’un câble SCART ?
SCART (Péritel) est un connecteur à 21 broches qui peut gérer les signaux vidéo à définition standard entre deux appareils audiovisuels. Il est également bidirectionnel, ce qui permet de transférer des données depuis l’un ou l’autre des appareils connectés. Avant que le numérique ne devienne la norme des technologies AV, les câbles et connecteurs SCART étaient les choix préférés malgré leur épaisseur de fil et leur coefficient de maniabilité.
Bien qu’il prenne en charge les signaux RVB, composite et S-Vidéo ainsi que les signaux audio stéréo et mono, il peut également être utilisé pour les signaux vidéo haute définition. Toutefois, avec l’arrivée des câbles et connecteurs HDMI dans les téléviseurs plats modernes, l’utilisation des systèmes SCART a diminué. Pour en savoir plus sur le dernier système de connexion AV, consultez notre blog Tout sur les connecteurs HDMI.
De nos jours, SCART est également connu sous le nom de connecteur Péritel ou Euroconnector. Cette connexion a été standardisée par la norme CENELEC EN 50 049-1:1989, également appelée norme IEC 60933-1.

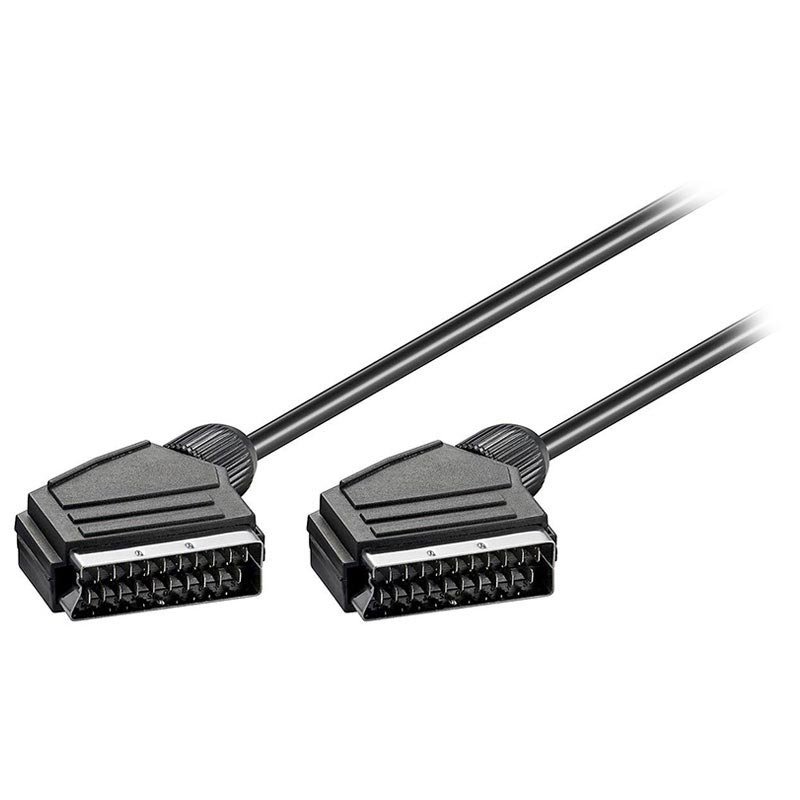

À quoi ressemble un câble Péritel ?
Comme tout câble AV, un câble Péritel possède une extrémité mâle (fils Péritel) qui s’insère dans le port femelle encastré dans votre appareil. Les extrémités mâles comportent 21 broches, et les deux connecteurs sont conçus pour ne s’adapter que dans un seul sens.
Grâce à cette conception, il est impossible d’effectuer des connexions incorrectes. Ces câbles ont généralement une longueur maximale de 10 à 15 mètres, dans laquelle ils peuvent transférer les signaux analogiques de manière fiable.
Quels sont les différents types de prises Péritel ?
Si l’on ne tient pas compte des variations mineures, les prises Péritel peuvent être classées dans les trois types suivants.

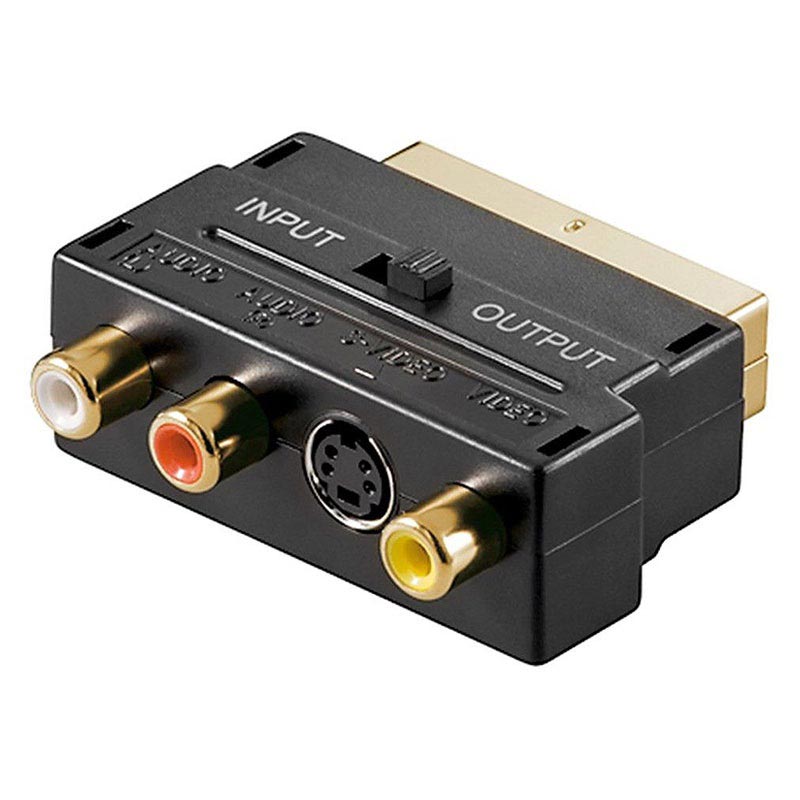

- Péritel S-Vidéo
La prise Péritel étant un connecteur polyvalent, vous pouvez l’utiliser pour vous connecter au port Péritel S-Vidéo. Ce port peut également être utilisé pour connecter un câble Péritel RVB ; cependant, cette connexion ne fournira qu’une image vidéo composite.
- Péritel RVB
Cette prise Péritel est spécifiquement conçue pour ne prendre en charge que les signaux RVB. Bien que cette connexion offre une meilleure qualité que la vidéo composite, la qualité de la vidéo RVB dépendra des capacités des processeurs TV/Vidéo de votre appareil.
- RVB japonais à 21 broches
La version japonaise du SCART, également connue sous le nom de EIAJ TTC-003 ou JP-21 A, présente un emplacement des broches différent de celui de son homologue européen. Ces prises sont généralement rencontrées dans les processeurs vidéo de la série XRGB.
Le système SCART prend en charge les signaux RVB, composites et S-Vidéo ; par conséquent, certains appareils peuvent être équipés de prises SCART polyvalentes qui acceptent les trois types de signaux.
Quels sont les différents types de câbles Péritel ?
La vidéo composite et RVB (avec synchronisation composite), l’entrée/sortie audio stéréo et la signalisation numérique sont transportées par les câbles Péritel. Cependant, sur le marché, vous aurez le choix entre deux types de cordons Péritel.
- Câble Péritel entièrement câblé
Ces câbles sont compatibles avec un signal composite et une vidéo RVB. Ils ont toutes les broches connectées et vous permettent donc d’utiliser tout le potentiel du câble Péritel.
- Câble Péritel RVB uniquement
Les câbles Péritel RVB n’ont que les broches RVB connectées. Ils sont donc uniquement capables de transporter des images RVB sans le son. Ces câbles peuvent être directionnels et nécessitent des câbles supplémentaires pour transporter les signaux audio.
Quelles sont les fonctions de chaque broche du connecteur Péritel ?
Le tableau suivant met en évidence les fonctions de chaque broche de votre câble Péritel européen (EN 50049-1). Savoir ce que fait chaque broche peut vous aider à résoudre les problèmes potentiels de vos connexions Péritel.
| Broche du connecteur | Fonction |
| 1 | Sortie audio (droite) |
| 2 | Entrée audio (droite) |
| 3 | Sortie audio (gauche/mono) |
| 4 | Masse Audio |
| 5 | Masse Bleu |
| 6 | Entrée audio (gauche/mono) |
| 7 | Bleu |
| 8 | Statut & Format d’image |
| 9 | Masse Vert |
| 10 | Bus de données (AV.link) |
| 11 | Vert |
| 12 | Données 1 (non standard) |
| 13 | Masse Rouge |
| 14 | Masse Signal de données standard |
| 15 | Rouge |
| 16 | Commutation rapide / Blanking |
| 17 | Masse Vidéo composite |
| 18 | Masse Commutation rapide / Blanking |
| 19 | Sortie vidéo composite |
| 20 | Entrée vidéo composite |
| 21 | Blindage |
Questions fréquemment posées sur les connexions Péritel
Dans cette section, nous fournissons les réponses à certaines des questions les plus fréquemment posées sur SCART.
Pourquoi les connecteurs Péritel sont-ils plaqués or ? Un connecteur Péritel plaqué or est-il meilleur qu’un connecteur normal ?
Le placage or sur les connecteurs est destiné à protéger les parties métalliques de l’oxydation. À moins que vous n’utilisiez ces connecteurs dans un environnement humide, ou que vous les branchiez et débranchiez constamment, le placage à l’or offre très peu d’avantages.
Puis-je utiliser mes consoles de jeux rétro avec des téléviseurs plus récents ? Que faire si mon téléviseur n’est pas équipé d’un connecteur Péritel ?
Les amateurs de consoles vintage peuvent toujours profiter de leurs jeux préférés sur leurs téléviseurs modernes. Certains téléviseurs récents sont encore équipés de ports Péritel que vous pouvez utiliser pour connecter directement vos jeux vidéo.

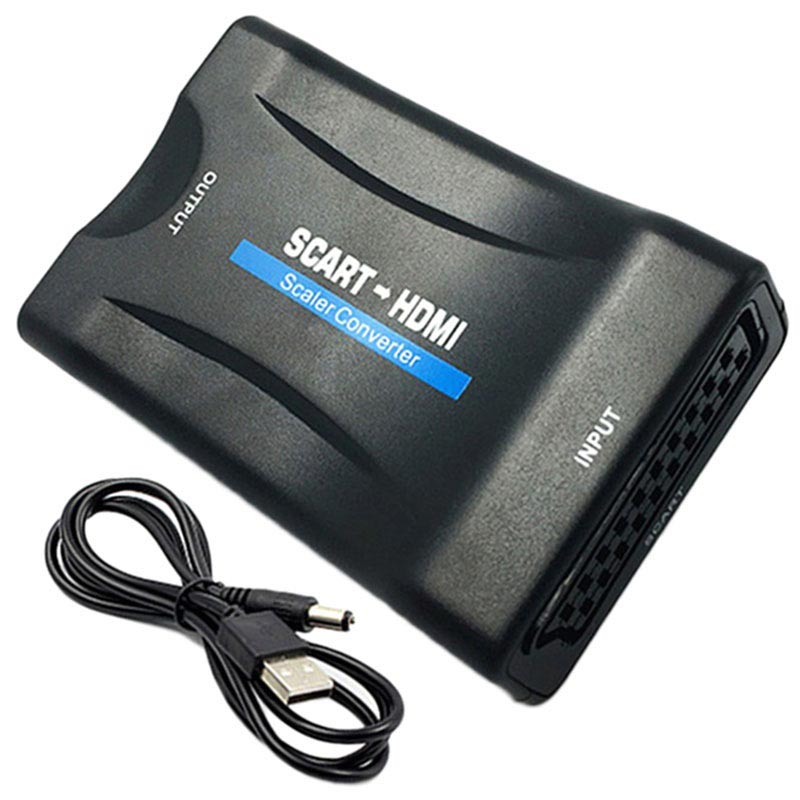

Mais si vous ne disposez que d’un port HDMI, un adaptateur Péritel vers HDMI vous permettra de créer la connexion. Vous pouvez également utiliser différents types d’adaptateurs Péritel, comme un adaptateur Péritel vers VGA et un adaptateur Péritel vers USB, pour profiter d’autres écrans et moniteurs.
Vous pouvez également profiter de votre magnétoscope ou de votre lecteur DVD avec une connexion Péritel. Ces appareils sont généralement dotés de deux ports Péritel qui vous permettent les connexions en série.
Connectez votre console au port Péritel du lecteur et l’autre port de l’appareil au téléviseur. Allumez la console de jeu et le téléviseur, puis passez à la chaîne appropriée pour commencer à jouer.
Vous pouvez en savoir plus en consultant notre blog Comment jouer aux anciennes consoles sur les nouveaux téléviseurs afin de trouver la meilleure solution pour l’association de votre console de jeu et de votre téléviseur.
Comment connecter plusieurs appareils compatibles SCART à un seul port SCART. Puis-je connecter plusieurs consoles de jeux anciennes à un seul port Péritel ?
Vous avez peut-être plusieurs appareils qui se disputent le même port Péritel sur votre équipement audiovisuel. Brancher et débrancher les fils peut être un problème si tous ces appareils sont utilisés à la même fréquence.
La solution consiste à se procurer un adaptateur multi-Péritel, connu sous le nom de boîtier de commutation ou splitter Péritel, qui vous permet d’avoir plusieurs connexions. Ces adaptateurs sont disponibles en version manuelle (sélection manuelle de l’appareil), automatique (sélection automatique de l’appareil actif) et télécommandée (commutation entre les appareils à l’aide d’une télécommande).
Pourquoi mon câble Péritel ne fonctionne-t-il pas ? Comment nettoyer les câbles Péritel
Le câble Péritel est conçu pour s’adapter à une seule position. Par conséquent, une mauvaise connexion des broches ne devrait pas être un problème. Si l’ajustement du connecteur est parfait et que le problème persiste, voici quelques mesures que vous pouvez prendre pour que la connexion fonctionne.
Votre câble et vos prises ont peut-être besoin d’un peu de nettoyage. Avant de commencer le processus de nettoyage, assurez-vous que tous les appareils et câbles sont débranchés et qu’ils ne sont pas connectés à une source d’alimentation. Utilisez une brosse douce et un chiffon en microfibre non pelucheux pour éliminer la poussière et la saleté. Alternativement, l’air comprimé fera également le travail.
Vous pouvez également vous servir d’un cure-dent ou d’un coton-tige pour pénétrer dans les coins et recoins. Veillez à être délicat lorsque vous nettoyez avec des objets pointus. Une paire de pinces à épiler peut également vous aider à ajuster les broches qui semblent un peu tordues.
Parfois, un peu de rouille ou de corrosion peut entraîner une connexion faible. Vous pouvez utiliser du papier de verre pour le gratter délicatement. La saleté et la crasse tenaces peuvent être éliminées à l’aide d’une solution isopropylique ou de produits de nettoyage appropriés. Assurez-vous que tout soit complètement sec avant de l’utiliser à nouveau.
Si le nettoyage n’a pas résolu le problème, consultez la section sur la fonction des broches pour identifier la broche qui ne fonctionne pas. Le problème peut également provenir du matériel ou de prises incorrectes. Envisagez d’acheter un nouveau câble Péritel ou demandez l’aide d’un professionnel.
En quoi le SCART JP-21 diffère-t-il de la norme IEC 60933-1 ?
Le tableau suivant présente la fonction des différentes broches dans la version japonaise des connecteurs SCART.
| Broche du connecteur | Fonction |
| 1 | Entrée audio (gauche) |
| 2 | Sortie audio (gauche) |
| 3 | Masse audio |
| 4 | Masse audio |
| 5 | Entrée audio (droite) |
| 6 | Sortie audio (droite) |
| 7 | Masse vidéo |
| 8 | Masse vidéo |
| 9 | Entrée vidéo composite |
| 10 | Sortie vidéo composite |
| 11 | Entrée de contrôle AV |
| 12 | Entrée Ym |
| 13 | Masse Rouge |
| 14 | Masse |
| 15 | Signal Rouge I/O |
| 16 | Entrée Ys |
| 17 | Masse Vert |
| 18 | Masse Bleu |
| 19 | Signal Vert I/O |
| 20 | Signal Bleu I/O |
| 21 | Blindage |
Quelle est la différence entre Péritel et DVI ?
Les câbles Péritel sont destinés aux connexions de signaux analogiques, tandis que le DVI (Digital Visual Interface) est conçu pour transmettre de la vidéo numérique non compressée. Une autre différence est que les câbles DVI ne sont pas capables de transporter les signaux audio. Contrairement au DVI, les câbles Péritel peuvent transporter les signaux audio stéréo et mono.
Bien que les deux interfaces soient différentes, vous pouvez trouver des adaptateurs et des câbles qui vous permettent de créer des connexions Péritel vers DVI et DVI vers Péritel entre des appareils.
Quelle est la différence entre Péritel et HDMI ?
Les deux interfaces sont capables de transmettre à la fois l’audio et la vidéo. Toutefois, les câbles Péritel peuvent traiter les signaux audio et vidéo analogiques, tandis que l’interface HDMI (High-Definition Multimedia Interface) prend en charge les données vidéo non compressées et les données audio numériques compressées ou non compressées.
Par rapport à la résolution maximale de 560p du Péritel, le HDMI supporte une résolution de 1080p. Le HDMI dispose également d’une plus grande gamme d’appareils compatibles que le Péritel.
HDMI est la norme la plus récente et se trouve sur presque tous les appareils audio-vidéo modernes. Elle est également rétrocompatible avec la vidéo numérique DVI à liaison simple (DVI-D ou DVI-I), mais pas avec la DVI-A ou la DVI à double liaison.
Les connexions entre les appareils compatibles avec la norme HDMI et ceux compatibles avec la norme Péritel sont possibles grâce aux câbles et adaptateurs HDMI vers Péritel et Péritel vers HDMI.
