Installation de l'assemblage d'écran iPhone 5
Envoyer ce lien par e-mail
|
Tweet |
|
Étape 1 - Assemblage Du Panneau Avant
Avant de démonter votre iPhone, assurez-vous qu'il est éteint.

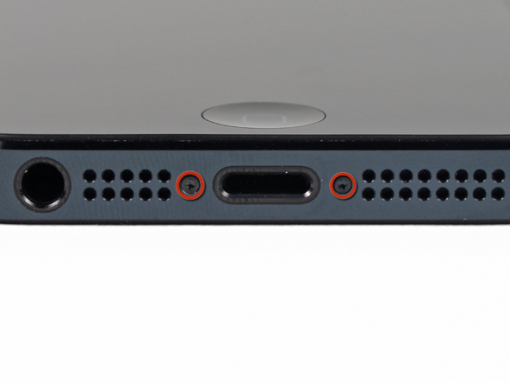

Retirer les deux vis Pentalobe 3,6 mm à côté du connecteur Lightning.
Étape 2

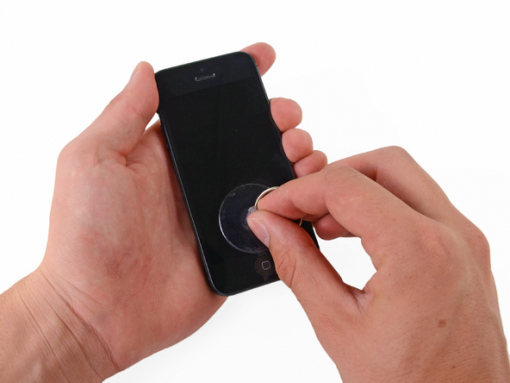

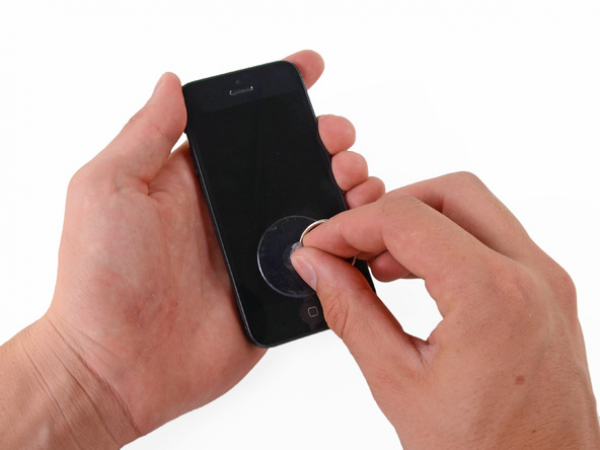

Appuyer une ventouse sur l'écran, juste au-dessus du bouton d'accueil.
Assurez-vous que la ventouse épouse complètement l'écran pour obtenir un joint étanche.
Étape 3
Assurez-vous que la ventouse est fermement fixée à l'assemblage du panneau avant.

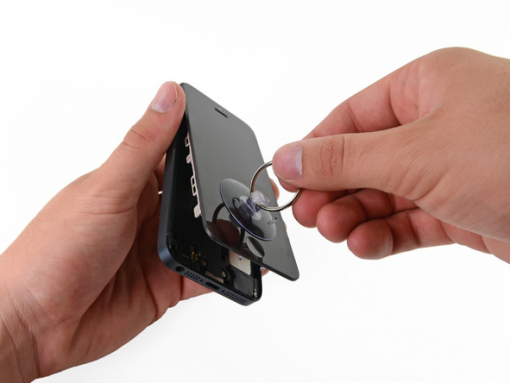

Tout en tenant l'iPhone d'une seule main, tirez sur la ventouse pour séparer délicatement l'assemblage du panneau avant de la coque arrière.
Prenez votre temps et appliquez une force constante. L'ajustement de l'assemblage de l'écran est un beaucoup plus serré que la plupart des appareils.

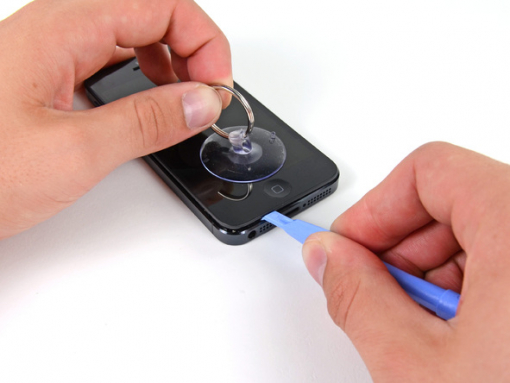

Avec notre outil d'ouverture en plastique, commencer à détacher délicatement la coque arrière vers le bas de l'assemblage de l'écran, tandis que vous tirez avec la ventouse.
Il y a plusieurs clips qui fixent le panneau avant à la coque cas arrière, si bien que vous devriez utiliser conjointement la ventouse et l'outil d'ouverture en plastique pour détacher l'assemblage du panneau avant.
Étape 4

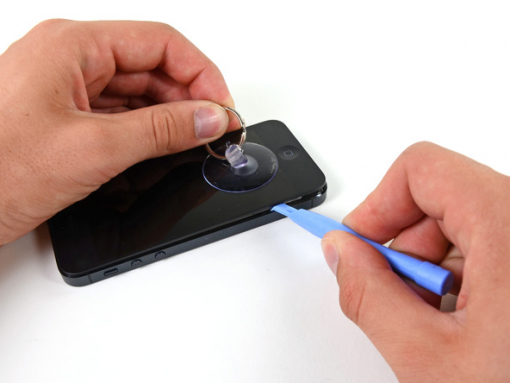

Continuer à tirer vers le haut sur les côtés de l'assemblage du panneau avant, en détachant les clips le long du côté gauche et droite.
Étape 5
Une fois que les clips sont détachés sur le fond et les côtés de l'assemblage du panneau avant, tirer le fond de l'assemblage du panneau avant hors de la coque arrière.
N'essayez pas de détacher complètement l'assemblage du panneau avant de la coque arrière, car il y a plusieurs câbles flex qui sont encore attachés à l'iPhone.

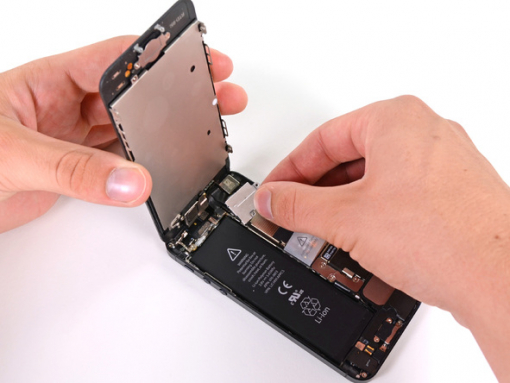

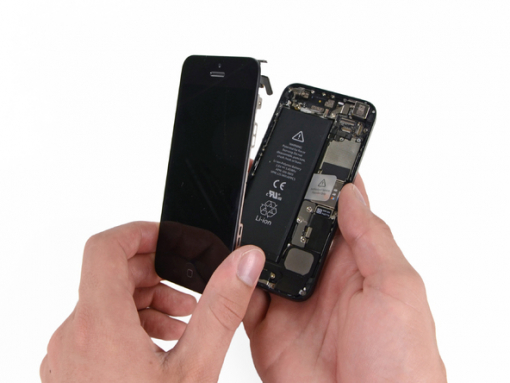

Soulever et faire tourner l'assemblage du panneau avant jusqu'à environ 90 degrés par rapport à la coque arrière.
Étape 6

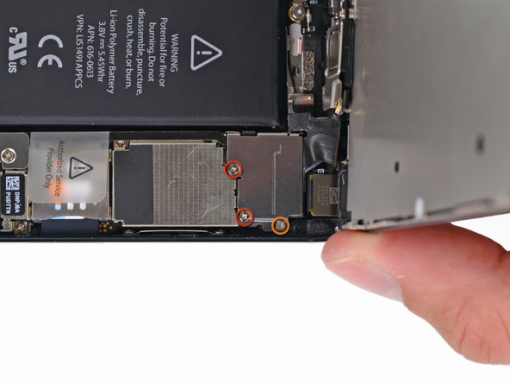

Retirer les vis suivantes qui fixent le support de câble de l'assemblage du panneau avant à la carte mère:
Deux vis 1,2 mm Phillips
Une vis 1.6 mm Phillips
Étape 8

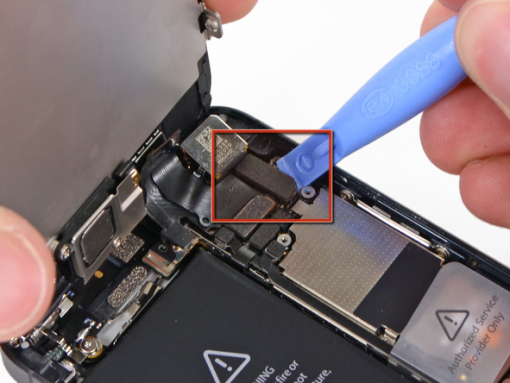

Utiliser notre outil d'ouverture en plastique pour débrancher les trois câbles d'assemblage du panneau avant:
câble de l'appareil photo avant et du capteur
câble du numériseur
câble de l'écran LCD
Lors du remontage de votre téléphone, le câble de l'écran LCD pourrait sortit du connecteur. Cela peut causer des lignes blanches ou l'écran noir lorsque vous allumerez votre téléphone. Si cela se produit, il suffit de rebrancher le câble et de redémarrer votre téléphone. Le meilleur moyen de redémarrer votre téléphone est de débrancher et rebrancher la batterie.

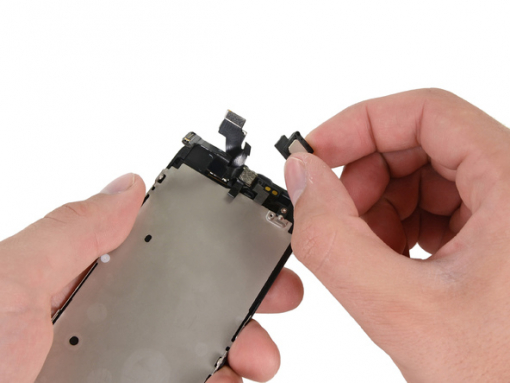

Étape 10 - Haut-parleur D'oreille
Haut de Page

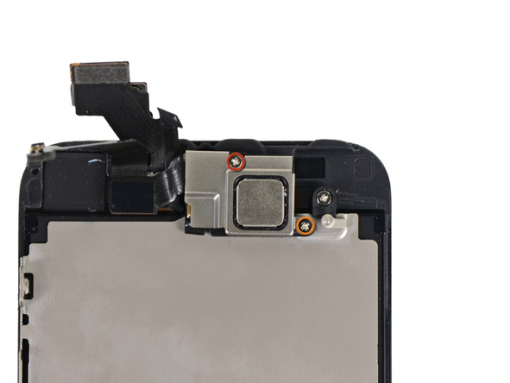

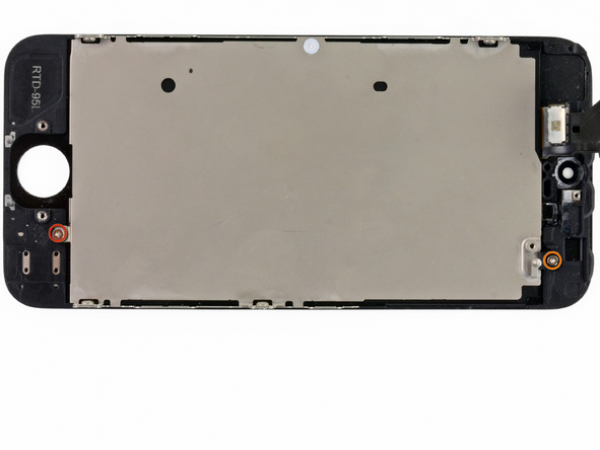

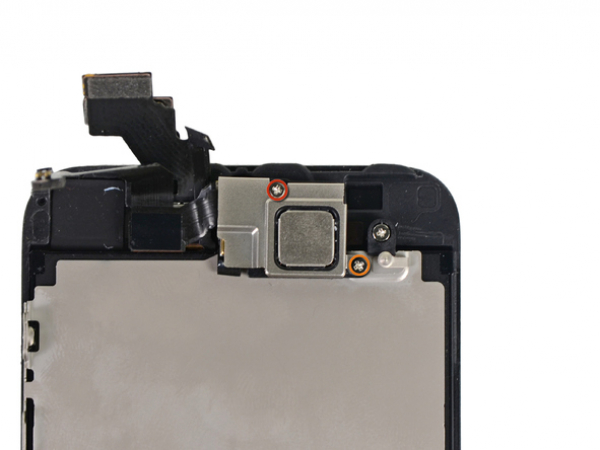

Retirer les deux vis qui fixent le support de la caméra frontale à l'assemblage d'écran.
Une vis Phillips 4.1 mm
Une vis Phillips 2.2 mm
Étape 13 - Appareil Photo Avant Et Câble Du Capteur
Haut de Page

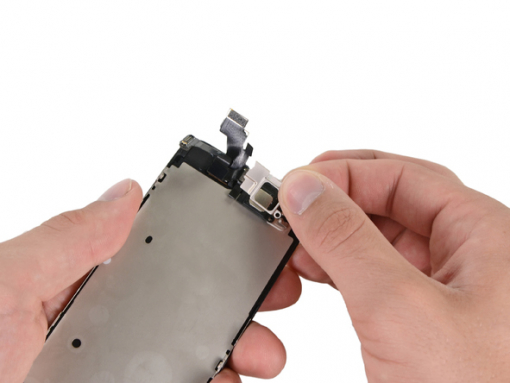

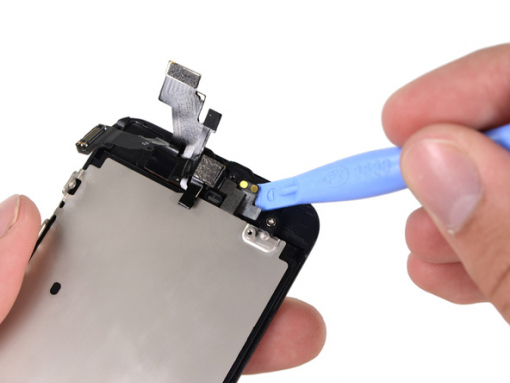

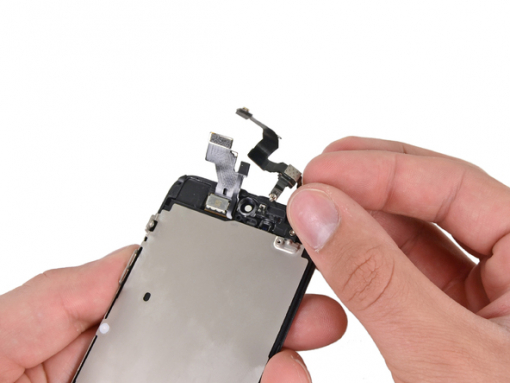

En commençant en-dessous des contacts de haut-parleur d'oreille, utiliser un outil d'ouverture en plastique ou la pointe d'un spudger pour sortir le câble de l'appareil photo avant hors de l'assemblage d'écran.
Étape 15 - Câble Ruban Du Bouton D'accueil
Haut de Page

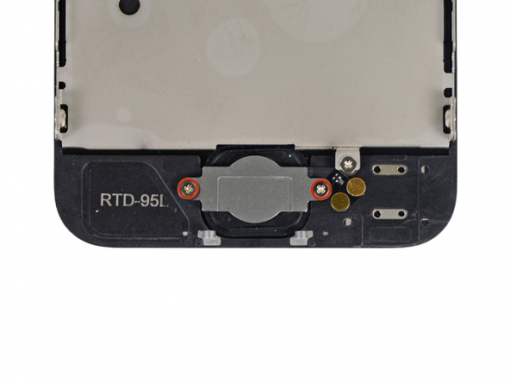

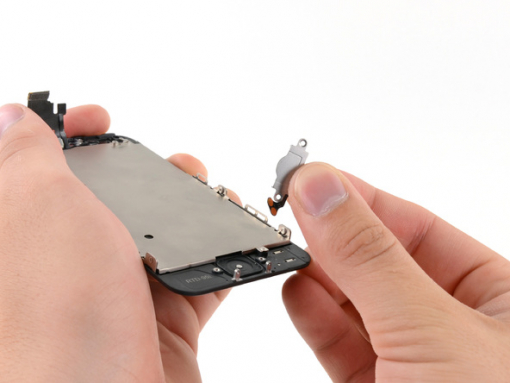

Retirer les deux vis cruciformes 1,3 mm qui fixent le support du bouton d'accueil à l'assemblage d'écran.
Étape 16

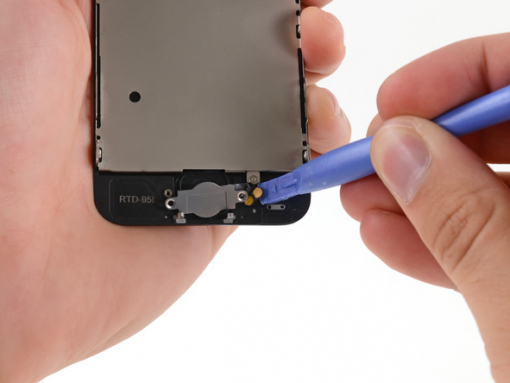

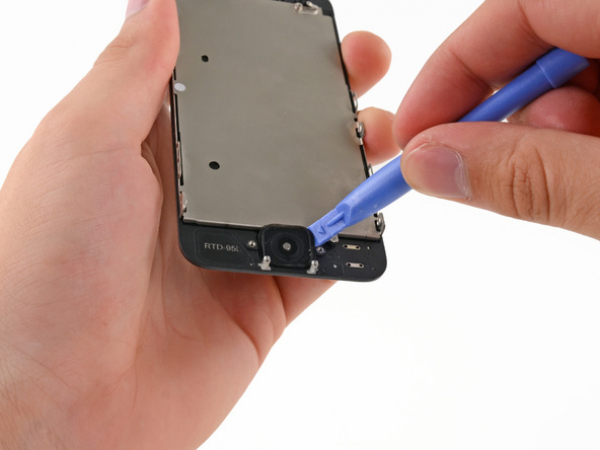

Utiliser un outil d'ouverture en plastique pour soulever le bord du câble ruban de bouton d'accueil à partir de l'assemblage d'écran.
Commencer sous les points de contact sur la droite et aller vers la gauche.
Aller de gauche à droite peut déchirer votre câble flex car les contacts adhérent fermement au panneau avant.
Si vous avez du mal à glisser l'outil d'ouverture en plastique sous les points de contact, retournez l'outil et appuyez délicatement sur le côté droit des contacts pour décoller l'adhésif, puis réessayez.

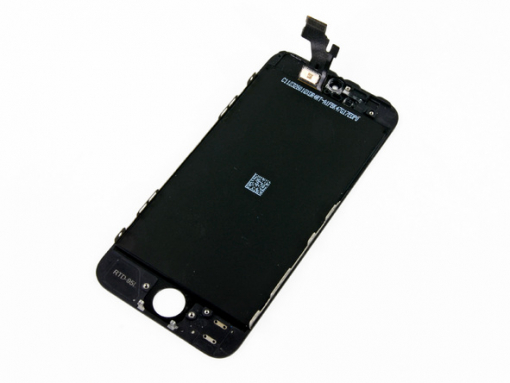

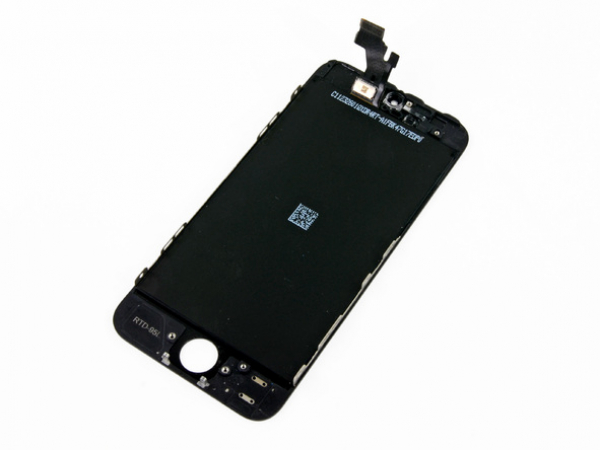

Étape 18 - Assemblage D'écran
Haut de Page

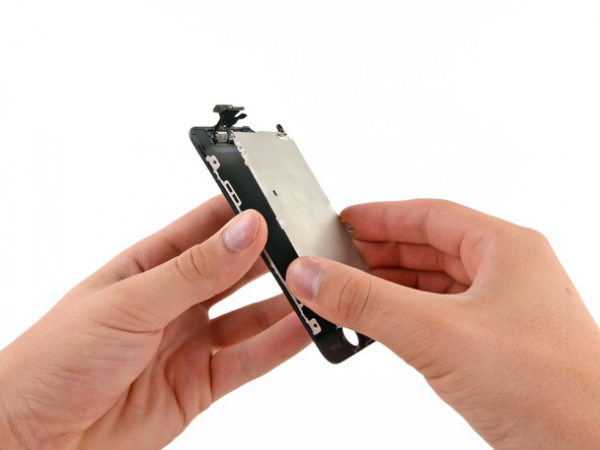

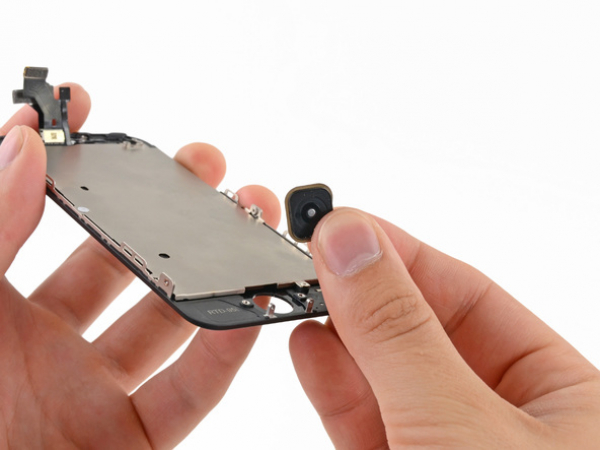

Utiliser un outil d'ouverture en plastique pour séparer le bouton d'accueil de l'assemblage d'écran.
